Sanjole: 广联(上海柏联克) 推出新产品LTE分析仪WaveJudge 5000

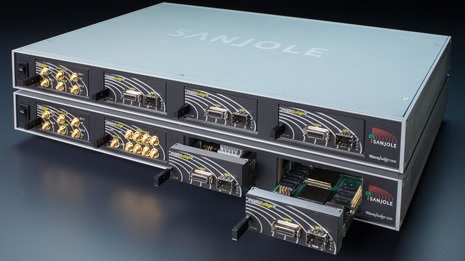

WaveJudge 5000

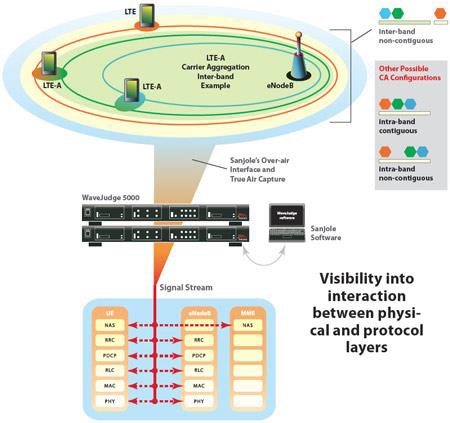

Sanjole的WaveJudge工具，是第一个提供可以对空口无线传输信号协议层与物理层之间的相互影响进行实时、直观查看的空口监测方案。目前这款设备已经完成了模块化，因此变得比以前更加灵活可用、更易进行定制化，以及具有更高的性价比。

这款最新的名为WaveJudge 5000的无线通信分析仪，使用户在测试或是定位无线信号问题时会有更好的测试能力，让测试变得更加便利。秉承已知的Sanjole测试功能，WaveJudge 5000让测试者俱有以下能力：

• 查看移动终端或用户设备与基站之间的相互作用，包括各层之间信息交互
• 确认互操作中问题中的复杂原因
• 提高整个无线连接的性能
• 从空口验证基站的行为，包括复杂的天线情况和编码调制规则
• 评估MIMO、Beamforming及调度等性能的缺陷
• 抓取外场的无线环境状况并在实验室中进行回放
• 准确地确认影响吞吐量和延迟的异常现象



WaveJudge 5000

WaveJudge 5000 更便利和更有效率地来解决高要求且不断变化的挑战，如以下的各种问题：

需要更多的端口来测试高阶MIMO？

一套完整的WaveJudge 5000设备可以支持多达32个真正同步的端口，用于测试比目前双流编码更高的8x4、8x2或是4x4的MIMO配置或合并的多层码流。对于更大规模的测试，每个测试系统能够以菊炼式地结构堆栈多达64个机箱（多达256个模块）。

需要更多的带宽来测试载波聚合？

WaveJudge 5000可以支持多达5个40Mhz带宽信道的载波聚合。

需要更多的内存来进行数据抓取以便分析定位与时间长短或是功能相关的问题？

WaveJudge 5000的内存以及SSD（固态硬盘）可以存储数个小时的IQ数据，有着灵活的配置选项，便于跟踪长期的数据走势或是 分离间歇的异常数据。根据不同的业务，这些抓取到的IQ数据包，在重建无线信道环境以及提供物理层深度分析上，具有非常珍贵的价值。

需要大数量采样率与相位必须同步的天线进行测试？

WaveJudge 5000的所有端口真正实现同步化，可以为用户避免一些耗时的额外问题，如排除设备之间的联调问题等。

需要检测和排除瞬时出现的错误消息，这些消息可能出现在任意协议层？

WaveJudge 5000可以利用底层或是上层的任意事件、错误、消息或是消息内容作为实时触发条件，这样的实时触发功能要以帮助用户隔离定位问题出现所在的区域或是协助层。

其他的先进的功特点包括：可编程的频率设置，这个功能有助于开发适应于多样市场的系统；WaveJudge 5000完整的内部系统主时钟，无论是在什么样的模块和机箱密度下或是什么样的配置下，都能保证适当的采样数及时间戳同步；同时，最新的DSP主板、FPGA密度（现场可编程门数组）以及特定科技技术加速器，保证实时测试的运行。

WaveJudge 5000特点与优点

识别和分析

•下行调度与上行分配分析
•调度错误定位
•下行/上行时间偏移分析
•资源块分配识别
•子载波能源利用率
•层1 - 层3调度分析
•MIMO类型和等级的比较
•MIMO解碼
•切换问题定位
•同步信号和参考信号误差分析
•网络接入故障问题解决

解决

•干扰问题
•基站间信号同步问题
•移动终端与基站的失步
•优化与效率问题
•相互推诿或是工程混淆的问题
•部署时延问题
